Novinky ve verzi 27 programu Sewer+

Podélné a příčné řezy

V tomto příspěvku se budeme věnovat hlavně novinkám týkajícím se podélných a příčných řezů v programu Sewer+ verze 27. Novinek je celá řada, zpřehledňují práci, výrazně ji usnadňují a přinášejí i zcela nové možnosti.

Nové ikony a přehlednější struktura projektu

Jako první si každý uživatel všimne změn v oknu Sewer projekt. Po rozbalení projektu uvidíte nové vizuální zobrazení pro projekt, síť, jednotlivé trasy i šachty (uzly).

Přímo v zobrazení trasy navíc přibyl nový řádek pro příčné řezy, který je umístěný vždy pod křížením trasy. Nejde přitom pouze o zobrazení informací o řezech na trase, ale o plnohodnotný nástroj pro další práci s nimi:

• jako první je zobrazen výchozí řez s úhly boků výkopu,

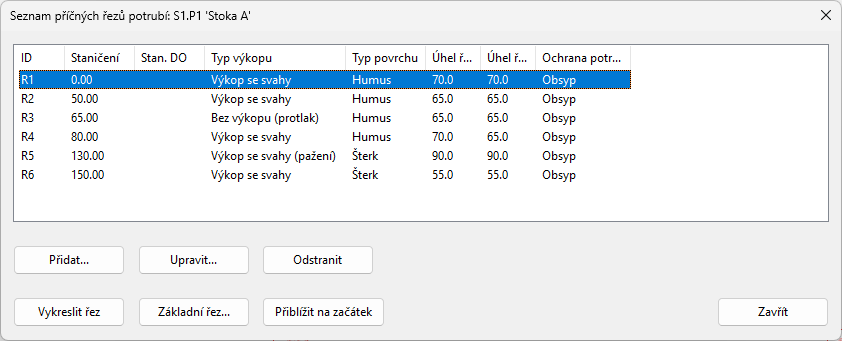

• v dalších řádcích jsou následně uvedeny vámi vytvořené řezy, přičemž řádek obsahuje název řezu, jeho staničení a úhly boků stěn výkopu,
• u speciálních řezů je doplněn také popis (např. trasa vedená bezvýkopově/průtlakem nebo použití pažení pro zajištění stability boků řezu).

Možnosti práce s řezy

Pravým tlačítkem myši si můžete otevřít nabídku jak pro výchozí řez, tak pro libovolný z Vámi vytvořených řezů. Již na první pohled je jasně patrný rozdíl mezi těmito typy řezů. Detail vytvořeného řezu lze přiblížit na ose či podélném řezu, otevřít seznam všech prvků na trase k dalším úpravám, případně zrušit, nebo vykreslit.

Globální nastavení výkopů a šachet pro projekt i síť

Zatímco dříve bylo nastavení příčného řezu závislé na konkrétní síti a jeho nastavení v seznamu příčných profilů, ve verzi 27 lze toto nastavení provést už přímo v nastavení projektu a vyhnout se opomenutí definování v síti v rámci celého projektu.

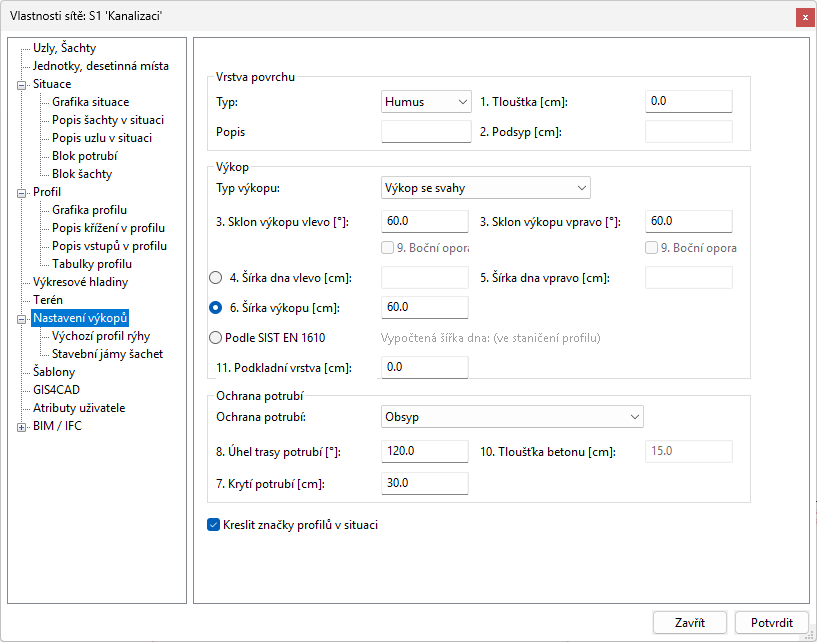

V nastavení projektu proto najdete nově přidanou skupinu Nastavení výkopů s možnostmi:

• Nastavení výchozího profilu
• Nastavení stavební jámy šachty

Tato novinka vám umožní jedním krokem definovat výchozí příčné uspořádání pro celou hlavní část zakázky (například pro 70 % projektu) a stejným způsobem nastavit i šachty.

Nové možnosti při úpravě a nastavení řezů

Podívejme se na novinky a praktická vylepšení při úpravách a vlastním nastavení příčných řezů.

V nabídce jednotlivých řezů zůstávají zachovány známé volby (např. Přidat…, Upravit… apod.). Pokud však nyní zvolíte možnost upravit nebo přidat řez, zobrazí se nové rozhraní s interaktivní legendou. Při úpravě konkrétní položky dochází k jejímu barevnému zvýraznění jak v náhledu samotného okna, tak i v rozšířené legendě, což výrazně usnadňuje orientaci.

Kromě přehlednějšího uživatelského prostředí přibyla i řada funkčních novinek:

• Boční opora: Můžete přidat boční oporu pro zpevnění boků výkopu.
• Výpočet šířky podle normy: Šířku a úhly lze definovat ručně jako dříve, nebo nově využít automatický výpočet šířky podle normy ČSN EN 1610 (v rozhraní uvedeno jako SIST EN 1610).
• Bezvýkopový řez: Byla přidána možnost definovat úseky prováděné bezvýkopově (průtlakem).

Zobrazení příčných řezů v situaci a podélném řezu

Důležité změny se týkají také vizualizace v situaci a v podélném profilu:

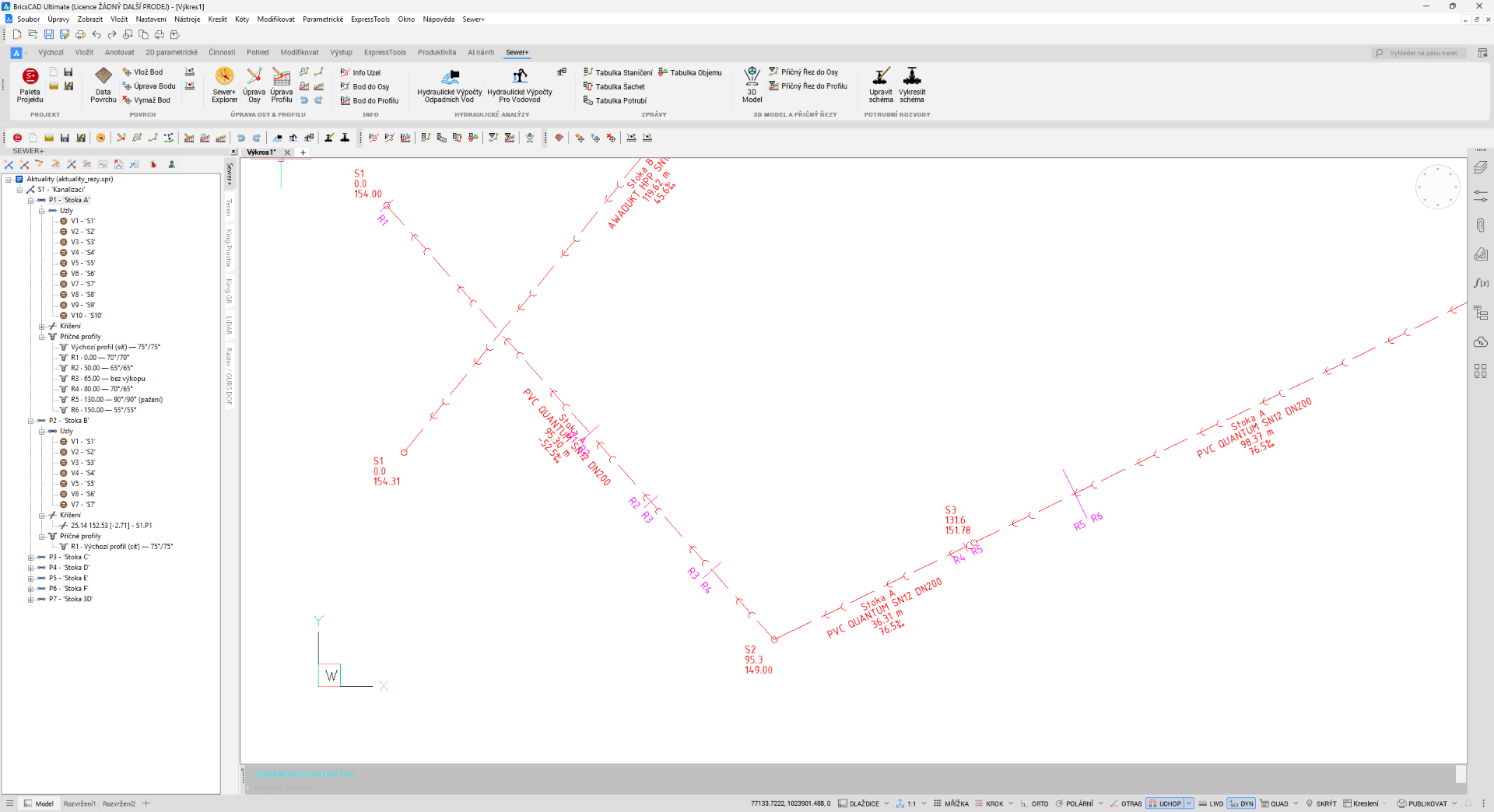

V situaci -  u jednotlivých příčných řezů se zobrazuje jejich zobrazení na trase, které vymezuje platnost řezu pro daný úsek. Ve verzi Sewer+ v.27 se jednotlivé úseky zobrazují přímo na trase a jsou přehledně ohraničeny číslem řezu.

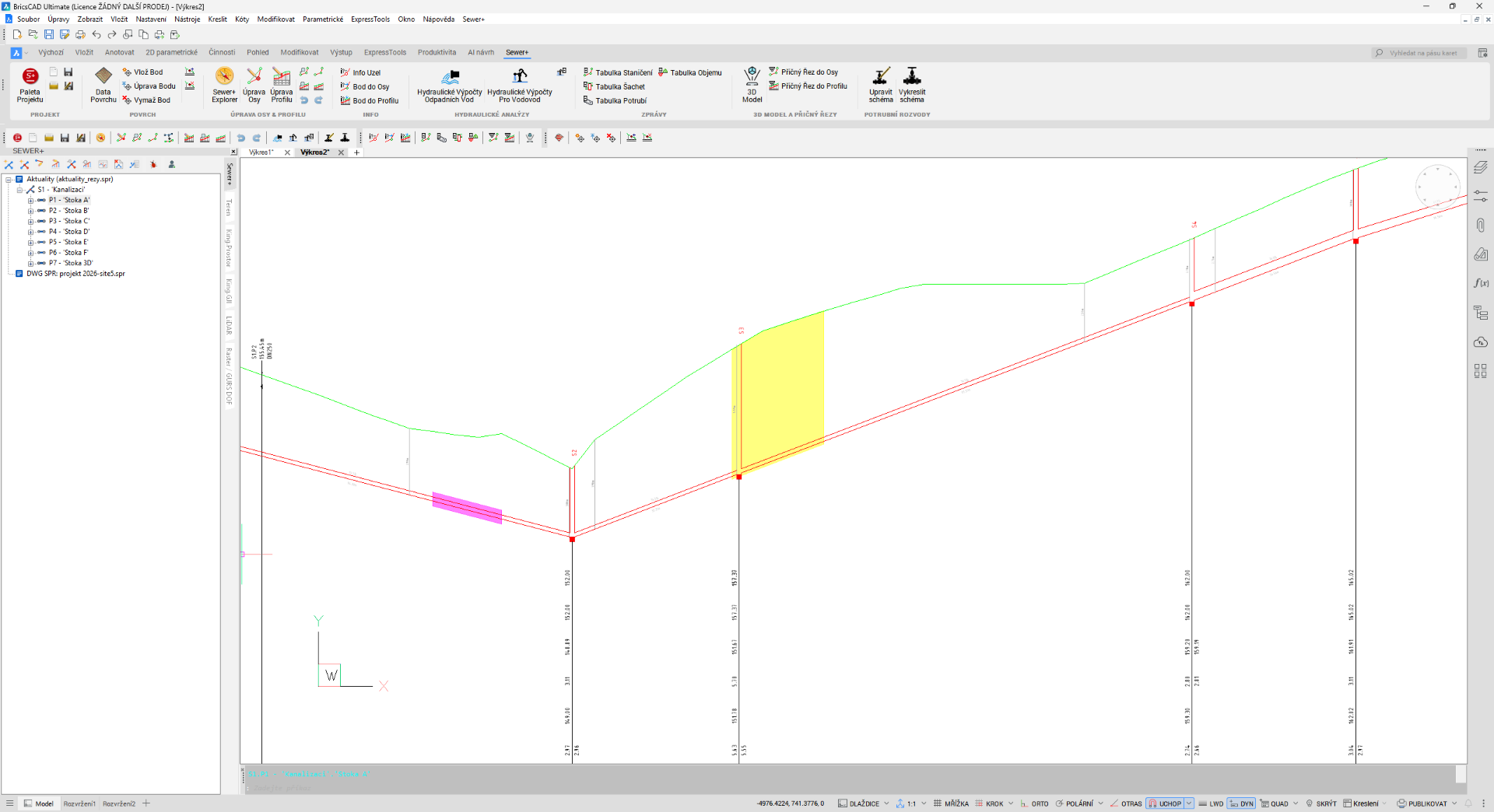

V podélném řezu - obdobně přibylo zvýraznění i do podélného profilu, zřetelně je vyznačen úsek s boční oporou i úsek vedený bezvýkopovou technologií (průtlakem).

Závěr

V tomto příspěvku jsme si představili klíčové novinky spojené s výkopy a jejich zobrazením v situaci i podélném profilu. Věříme, že vám tyto úpravy zpříjemní a zrychlí každodenní práci.

V dalším připravovaném článku se podíváme na další novinky v programu Sewer+ v.27!
